台区是电力配电网络的最基础供电单元，核心指单台配电变压器及其覆盖的供电区域，包含变压器、低压线路、计量装置及终端用户，是10kV高压电转换为220V/380V低压电、实现电网“最后一公里”供电的关键节点，也是电力部门开展线损管理、运维检修、负荷监控的核心对象，直接影响用户供电稳定性与供电质量。

截至2025年底，我国分布式光伏累计装机容量已超过250 GW，分散式风电在低压台区的渗透率亦逐年攀升。分布式新能源的随机性、间歇性与波动性并网特性，使传统配电网从“单源单向”向“多源双向”的运行模式急剧转变，新能源并网的危害集中在电压波动、谐波增加、潮流现象、保护难度加大、设备寿命缩短，台区线损增加、功率因数下降及台区安全等方面。国家电网与南方电网覆盖范围内的大量城乡老旧台区，因供电半径长、线径小、保护装置设计陈旧，在新能源高比例接入后频繁出现电压越限、谐波谐振、保护失灵、线损增加、功率因数下降等问题，严重影响台区供电可靠性与设备/电器的使用寿命。

当前，学术界与工程界主要从无功补偿、有源滤波、保护逻辑升级等单点技术入手治理和解决上述问题，但缺乏能同时应对电压、谐波、冲击叠加、同频共振、保护适配与三相不平衡的一体化装置。国家级高新技术企业成都祥和云端节能设备集团有限公司（以下简称祥和节能集团），自主研发的“祥和电保镖”——祥和反常安全保护装置，突破了传统设备仅适配单向潮流，尚无双向阻隔、抑制、吸收四大机制等的局限，为新能源并网场景下的台区提供了全新解决思路与方案。

一、光伏、风电并入国网与南网台区的新型运行问题

传统低压台区采用“电网→负荷”的单向辐射式架构。分布式光伏、风电等新能源并网后，台区电网运行特性发生本质改变，衍生出以下六类突出问题。

1、 双向潮流导致电压越限与剧烈波动

这是新能源并网背景下最常见投诉最多的问题。例如，在逆潮流抬高电压方面，白天光伏大发，而负荷小，电能反向送台区主干线，末端电压飘升。超220V/400V国标上限，灯具频闪，烧家电；又如，在电压剧烈波动方面，云层遮挡，阵风突变，光伏/风电出力秒级跳变，台区电压闪变、拉锯，稳压难度极大；再如，在三相不平衡加剧方面，户用光伏多单向就近并网，各家装机不均，导致三相电流/电压失衡，中性点漂移，烧坏零线和相线，变压器偏向过载。

换个角度看，在光伏午间发电峰值或风电夜间出力波动时段，台区易出现功率反向输送，造成变压器反向过载、线路末端电压异常升高；而傍晚光伏停运、夜间负荷攀升时，电压又快速回落。国网北方城郊、南网南方乡村等老旧台区，供电半径长、导线线径小、线路阻抗大，电压波动幅度常突破限值(对于20kV及以下三相供电，限值为标称电压的 ±7%；对于220V单相供电，限值为标称电压的 +7% / -10%。）（GB/T 12325-2008）。这不仅引起用户电器故障，还加速变压器与线路绝缘层老化，台区的线损增加，功率因数降低，大幅提升设备/电器的烧毁概率。

2、 谐波污染加剧，电能质量严重不达标

风光发电需经逆变器并网，其开关动作产生3、5、7次等多次谐波、间谐波，这些电污染叠加发热，导线、开关、接触器等温升超标，干扰电表、载波抄表、智能终端、弱电监控，出现计量不准，通信乱码。当这些谐波叠加台区内充电桩、变频家电等非线性负荷的谐波、冲击叠加后，易引发电网阻抗失配与谐振放大，导致电压总谐波畸变率（THDu）远超国标 GB/T 14549-1993 规定的 5% 限值。谐波干扰会造成光伏逆变器频繁脱网、电能计量装置误差增大、精密设备误动作，同时加剧变压器及其它设备/电器发热，能耗加大，缩短使用寿命。

3、 系统惯量不足，台区运行稳定性下降

常规台区都是从高压→低压单相送电，光伏大发，变成低压倒送高压，配电变压器设计的工况反转，铁芯、绕组损耗异常增大，长期双向潮流+过载冲击，变压器的油温升高，绝缘老化加速，变压器漏油、异响，导致其寿命夭折。

风光发电属于电力电子接口设备，不具备同步发电机的旋转惯量。大规模并网后，台区等效惯量显著降低。当新能源出力突变或负荷骤变时，频率与电压波动幅度扩大，系统恢复速度放缓，易出现电压闪变、三相不平衡加剧等问题。传统保护装置基于高惯量、单向大故障电流设计，尚无双向阻隔、抑制、滤除、吸收四大机制，无法适配低惯量运行场景，故障响应灵敏度急剧下降。

4、 短路电流与保护定值失配，误动与拒动频发，安全隐患突出

传统台区过流、速断保护均基于单向潮流、大故障电流工况设计，风光并网后的分布式逆变器也会提供短路馈入电流，增大台区短路容量，原有熔断器、空开、漏保、过流保护定值，均按传统负荷设定，直接导致保护装置出现“故障不动作、异常跳闸”的失灵现象，导致故障切不掉，扩大事故的拒动，而晴天光伏出力就频繁跳闸，停电扰民的误动。

同时，风光等新能源并网带来的瞬流、浪涌、谐波增多，再遇雷击等冲击性电流的叠加，进一步放大电气安全隐患。近年来，我国多地已发生因保护装置失灵而导致的变压器烧毁、线路短路等供电事故。

5、频率孤岛安全风险增加

电网线路检修跳闸后，光伏/风电仍局部带负荷形成孤岛运行，检修人员触电的重大安全隐患加大。孤岛状态频率电压脱离电网约束，乱跳变，易批量烧毁用户设备。

6、线损飙升，计量纠纷增多，运维压力加大

户用光伏自发自用+余电上网，潮流双向，老式电表/台区线损模型难算准，台区负线损、线损异爆表，并网点杂乱，私拉乱接，接头发热打火，火灾隐患加大，故障排查难度翻倍，分不清是电网问题还是发电侧逆变性问题。

二、祥和SPS电盾能源站：祥和电保镖装置核心技术

祥和SPS电盾能源站，是集发电，储电，稳电，用电四位一体的绿电微网系统。面对光伏发电，风力发电等绿电的常规波动，电网突发冲击，SPS均能有效保障用电设备稳定运行，为用户提供"盾牌级"高品质电能，破解新能源不稳定难题，助力实现电费节约，设备故障率降低及雷击风险抵御等。区别于传统"光伏电/风电+储能"电站，SPS电盾能源站依托祥和抗冲调流(系统保护节能)型变压器或电保镖反常安全保护装置，通过双向隔，削减，滤除，吸收四大机制，系统性地解决光伏电，风电等绿电因不稳定、不确定、不可控和波动大四大绿电固有缺陷所引发的各类问题，提供定制化全链路电能质量解决方案。

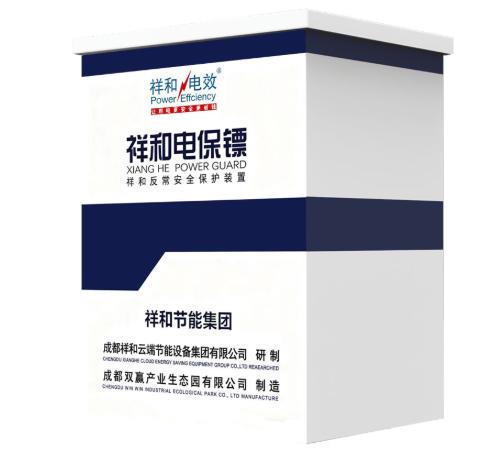

祥和节能集团研发的祥和电保镖——祥和反常安全保护装置，是针对光伏电、风电等新能源并网后台区痛点的一体化安全防护与新型电能质量优化设备。其核心技术包括：

1）双向阻隔技术

祥和电保镖一一祥和反常安全保护装置，能够同时阻断主网侧向台区的冲击干扰，同频共振叠加，雷击损害，以及台区内源谐波、浪涌、瞬流向主网的传播，收到双向阻隔效果。

2）虚拟电容电抗融合技术

祥和电保镖一一祥和反常安全保护装置，通过没有电容实体，而拥有电容的储能、缓冲、滤波、提高功率因数等动态特性，实时调节补偿无功功率，抑制电压波动与谐振，阻隔同频共振，消减冲击叠加。

3）反常安全保护原理

区别于传统“检测大电流跳闸”的逻辑，通过阻隔器、缓冲器、滤波器、治理器、节能器、控制器功能的协同作用，在毫秒级甚至更短时间内，自动识别正常波动与故障隐患，实现“异常速断、正常稳定运行”。

祥和电保镖一一祥和反常安全保护装置的抗电压凸起、抗电压凹陷、抗谐波、抗闪变、抗瞬流浪涌、抗雷击、抗欠压、抗同频干扰、抗冲击及叠加等功能，并能动态促进三相平衡、降低线损，提高功率因数，全面适配国网/南网各类台区。

三、祥和电保镖针对性解决方案

针对光伏、风电并入国网与南网台区的新型运行六类问题，祥和电保镖一一祥和反常安全保护装置，通过合理安装部署与功能精准适配，形成一体化解决方案。

1、 电压越限与波动治理

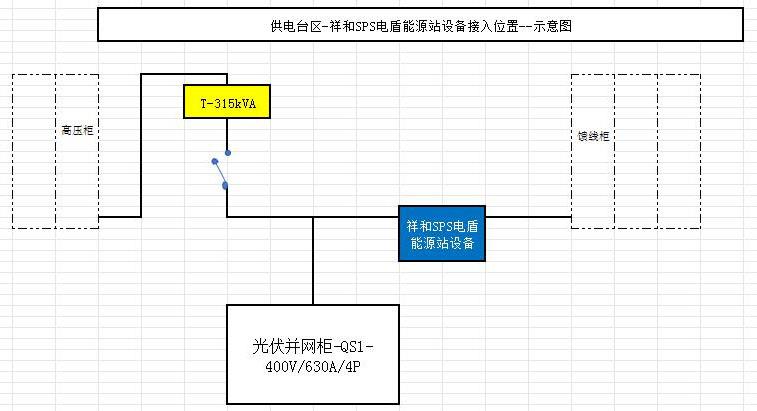

将祥和电保镖一一祥和反常安全保护装置安装于台区变压器低压侧或光伏/风电并网点，利用虚拟电容电抗技术，动态补偿无功功率，毫秒级甚至更短时间内平抑电压凸起与凹陷，阻断功率反送带来的电压冲击。现场应用表明，可将台区电压波动范围严格控制在±3~5%以内（优于国标±7%），彻底解决“光伏大发过压、用电低谷欠压”的双向失衡问题。

2、 谐波等电污染治理

依托祥和电保镖一一祥和反常安全保护装置，规整电网电子运行轨迹，抑制谐波谐振放大，精准吸收3、5、7次特征谐波。经第三方测试，安装后电流总谐波畸变率从8%~12%降至5%以下，消除谐波导致的设备过热、逆变器脱网、计量误差等问题，台区电能质量完全符合GB/T 14549—1993要求。

3、 保护装置失灵问题解决

祥和电保镖一一祥和反常安全保护装置，可自动精准识别双向潮流下的正常波动与故障信号，清晰区分干扰与真实故障，替代传统保护实现“异常速断、正常稳定运行”，杜绝误动与拒动。同时快速抑制瞬流浪涌、雷击等冲击电流，有效防范设备烧毁、线路短路、触电等安全事故。

4、 三相不平衡与线损治理

祥和电保镖一一祥和反常安全保护装置，实时监测三相电流，自动调节电流分配，将三相不平衡度降至10%以下（国标限值为15%），降低中性线过载风险，减少变压器铜损与线路损耗。以某南方电网典型台区为例，安装后线损率下降约1.8个百分点，设备预期寿命延长约30%，显著降低了运维管理成本。

四、祥和节能集团简介

    成都祥和云端节能设备集团有限公司（简称“祥和节能集团”）成立于2014年4月，注册资本1.2亿元人民币，总部位于成都高新区新大道创业路49号，是一家专注于能源利用与绿色低碳领域的国家级高新技术企业，科技创业企业。其前身为1992年创立的祥和涂装集团，历经三十多年的积淀与战略转型，现已发展成为集研发、生产、销售、服务于一体的高科技企业。

    祥和节能集团总部一角

    公司组织架构完善，下设总经办、总工办、研发部、营销事业部、技术保障部、人力行政部、计划财务部、物流采购部、安装工程部等九大核心部门，并在北京、上海、广州、重庆、青岛、合肥、西安、成都等重点城市设立全资子公司，形成辐射全国的服务与业务网络。

    祥和节能集团生产制造基地外景

    作为中国能源研究会常务理事单位、四川省节能减碳产业技术创新战略联盟理事长单位，祥和节能集团具备强大的自主研发能力。截至目前，公司共拥有发明专利3项、实用新型专利17项、外观设计专利10项、软件著作权30项。核心产品包括抗冲调流型变压器、祥和电保镖（反常安全保护装置）、祥和节电省钱宝、祥和超级节能灯、祥和监测机器人等系列节能装备，多项技术达国际领先水平。公司主编并由中国电力出版社出版的《节能节电实用指南》，作为中国系统节能节电领域首部工具书，荣获2018年度中国能源研究会能源优秀科普作品奖，彰显了公司的行业影响力与技术话语权。

    祥和节能集团编著的中国第一本系统节能保护工具书《节能节电实用指南》荣获优秀科普图书奖

    祥和节能集团长期深耕综合能源服务领域，以“中国首家中央节能保护服务商”与“新型优质电能旗舰供应商”为定位，聚焦“绿电发得出，电网接得住，终端用得好”的发电侧、输电侧、用电侧三大场景，为把握产业化的新能源化与人民生活的新能源化机遇，集团秉持“稳驾绿电波澜，保驭能效节流”的理念，依托抗冲调流型变压器、祥和电保镖等新型优质电源技术，在国内外率先推出“SPS电盾能源站”项目。该项目通过双向阻隔、消减、滤除、吸收四大机制，实现阻隔器、缓冲器、节能器、治理器、保护器与控制器“六大器”功能，系统化解决绿电接入带来的电能质量问题，为用户提供持续、稳定、优质的电能保障。

    展望未来，祥和节能集团将持续致力于成为解决新时代用电问题领先者与优质绿电的保驾护航者，以“让用电更安全更省钱”为集团使命，全力以赴为中国乃至全球碳中和事业贡献“祥和力量”。
